帝辰六代融合器(010)接线设置教程
2025-07-12 6242
融合器指示灯/按键功能
指示灯/按键说明
按键说明
【Power】键：电源开关
【K1】键：显示副机画面
【K2】键：显示主机画面
【K3】键：开启主机+副机融合后的画面
【K4】键：重启融合器
融合器接线说明
接线图 (HDMI线支持热插拔 不用关机)
1.确保你的 主机 和 副机 处于开机状态；

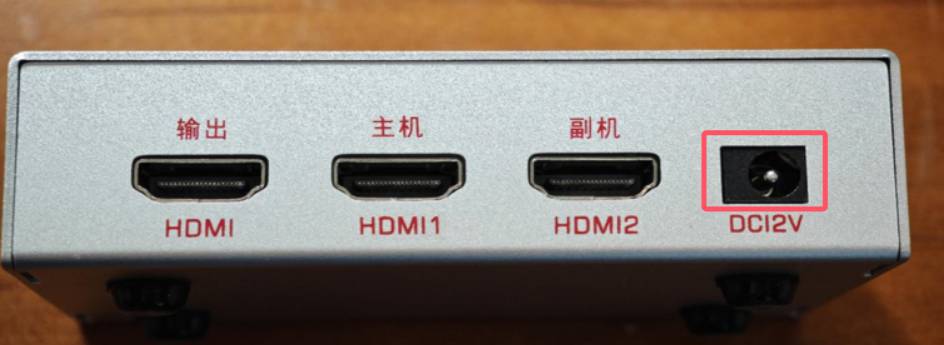

2.连接DC 12V电源；
若此时按下Power红色按钮，没有插入其他任何视频线，融合器将D1红灯亮起
3.连接三个HDMI视频接口；
HDMI为输出接口，连接至你的主机显示器HDMI接口,显示器上只连接这一根线!
连接至你的主显示器HDMI接口

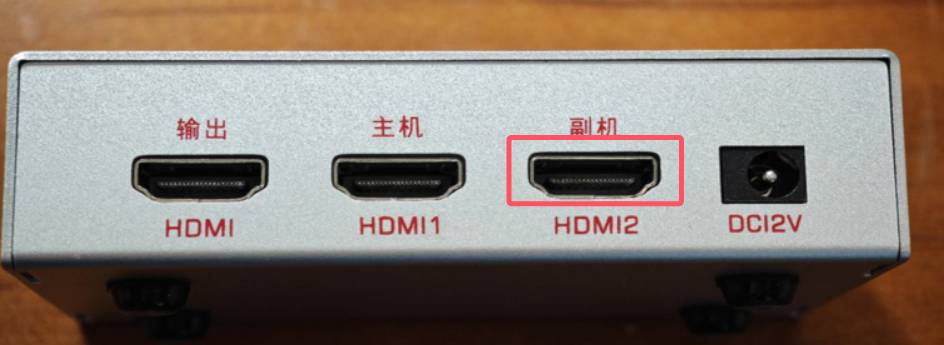

HDMI2为副机接口，连接至你的副机显卡HDMI接口
连接至你的副机显卡HDMI接口

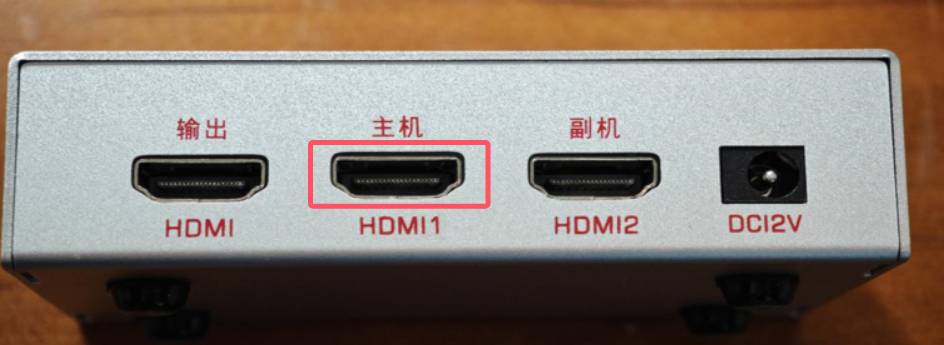

HDMI1为主机接口。连接至你的主机显卡HDMI接口,不要插到主板上!不要插到主板上!不要插到主板上!
连接至你的主机显卡HDMI接口
从这一步就可以联系客服帮你远程了,首次购买包远程调试,二次调试收费50元!
副机的必要设置
新电脑需要先激活Windows
1.副机桌面设置为纯黑色背景，按下图操作：桌面鼠标右键→个性化→背景→纯色→选择纯黑色即可；
桌面点击鼠标右键，点击个性化
背景设置为纯色
选择纯黑色背景
2.副机操作Win+P，投影方式选择为复制；
3.主机和副机都改成永不休眠
